洞察微观，精准测厚：膜厚测量仪的技术与应用

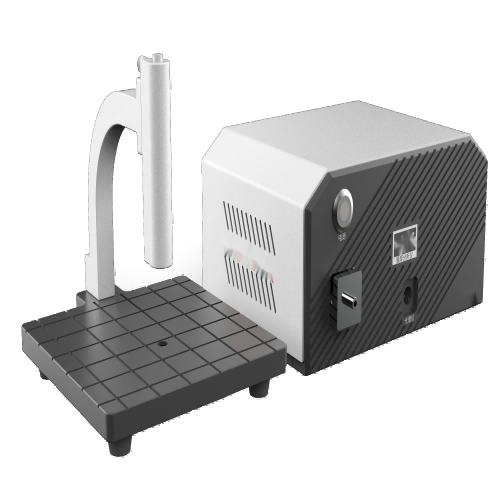

　　在任何涉及薄膜材料的工业与科研领域，薄膜的厚度是其物理、化学、电学及光学性能的决定性因素之一。从纳米级的芯片栅氧层，到微米级的光学镀膜、光伏薄膜，厚度上埃级（Å）的偏差都可能导致产品性能的巨大差异甚至失效。膜厚测量仪作为薄膜工艺的“眼睛”，通过非接触、无损的精密测量，为工艺开发、质量控制和科学研究提供着定量数据支撑。

　　一、多技术原理：应对不同的测量需求

　　不存在一种“万能”的膜厚测量技术，各类仪器基于不同物理原理，适用于特定场景。常见的膜厚测量仪主要包括：

　　1、椭圆偏振仪：这是测量透明/半透明薄膜（如二氧化硅、光刻胶）厚度和光学常数（n,k）的技术。通过分析偏振光在样品表面反射后偏振状态的变化，可以以高的精度（可达埃级）反演出膜厚。尤其适用于超薄膜（数纳米至数微米）的测量。

　　2、光谱反射仪：通过分析白光在薄膜表面和界面反射产生的干涉光谱，来计算膜厚。测量速度快，操作相对简便，适用于半导体制造中在线或临线过程的监控，但对透明薄膜的多值解问题需要谨慎处理。

　　3、台阶仪（探针式轮廓仪）：这是一种接触式测量方法。通过在薄膜与基底制造的“台阶”处移动金刚石探针，直接测量高度差来确定膜厚。结果直观可靠，是校准其他非接触方法的基准之一，但可能对超软薄膜造成划伤。

　　4、X射线荧光光谱仪：对于金属薄膜、合金薄膜，XRF可通过测量薄膜成分的特征X射线强度来推算厚度，无需制备台阶，快速无损，非常适合在线质量控制。


　　二、应用特点：无损、精准、高效

　　膜厚测量仪的应用特点围绕“精准量化”这一核心目标展开：

　　1、无损与非接触测量：绝大多数技术（除台阶仪外）均为非接触式，不会对珍贵的样品或产品造成任何损伤或污染，这对于在线检测和成品检验至关重要。

　　2、高精度与分辨率：现代测量仪能够轻松实现纳米级甚至亚纳米级的测量精度和分辨率，足以监控先进的半导体制造工艺。

　　3、快速与高效率：测量过程通常在数秒内完成，结合自动样品台和多点测量功能，可快速完成整片晶圆或大面积样品的厚度均匀性，为工艺优化提供直观依据。

　　4、多功能性：许多高级仪器不仅能测量单层膜厚度，还能解析复杂的多层膜结构，同时给出各层厚度和光学常数，功能强大。

　　5、操作智能化：配备专业软件，内置各种光学模型，操作界面友好，可自动拟合计算并生成详细的测量报告。

　　膜厚测量仪是连接工艺参数与产品性能的关键桥梁。无论是实验室里的新材料研发，还是生产线上的实时监控，它都以客观、精准的数据，指导着工艺方向的调整与产品质量的判定。
