光刻机驱动芯片产业迭代升级

　　在半导体产业生态中，光刻机是芯片制造光刻工艺的核心装备，其技术水平直接决定芯片的制程精度与性能上限，在整个芯片制造过程中占据约35%的制造成本。随着5G通信、人工智能、新能源汽车等新兴产业的快速发展，市场对高性能芯片的需求持续爆发，对光刻机的分辨率、对准精度与生产效率提出了更高要求。传统芯片制造依赖光刻技术将设计好的集成电路模板精准复刻到硅晶圆上，从而实现纳米级别的电路图案制作，光刻机广泛应用于半导体芯片制造、微机电系统（MEMS）、印刷电路板（PCB）及显示屏制造等关键领域，是支撑全球电子信息产业发展的战略核心装备。

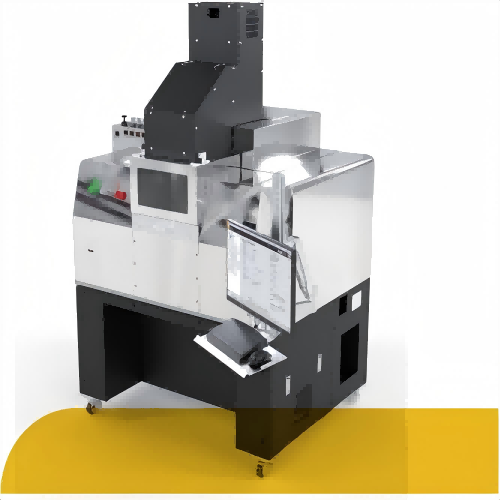

　　光刻机的核心竞争力体现在精度控制与全制程适配能力上。根据光源与曝光方式的不同，光刻机可分为紫外、深紫外、极紫外（EUV）等类型，以及接触式、接近式、步进扫描式等多种曝光模式，关键性能指标涵盖分辨率、对准精度、光源波长及生产效率等。EUV光刻机采用13.5纳米波长的极紫外光，通过高精度反射镜系统实现超精细图案投影，可支撑5纳米及以下先进制程芯片生产，而深紫外（DUV）光刻机则通过多重曝光技术实现28纳米等主流制程的稳定量产。核心组成部分包括光源、光学镜头与精密工作台，其中光源系统决定曝光波长，高数值孔径光学镜头保障成像精度，双工作台则实现晶圆高速精准定位，三者协同确保图案转移的精确度与一致性。


　　全产业链协同设计与智能化管控体系赋予光刻机更强产业价值。现代光刻机采用模块化架构设计，可根据不同制程需求灵活配置光源、镜头等核心组件，适配2-8英寸多种规格基片，兼容Si、SiC、GaAs等多种材质晶圆的光刻工艺。控制系统集成高精度对准检测模块与智能工艺管理系统，支持多图层精准套刻，正面套刻精度可达80纳米以内，通过实时监测曝光参数与晶圆状态，自动调整工艺参数以保障良率。在安全与合规方面，设备具备完善的真空环境控制、激光安全防护与故障预警机制，满足半导体洁净车间洁净要求。同时，通过与EDA工具、光刻胶、掩模版等上下游产业协同，形成完整的光刻技术生态，支持从芯片设计到量产的全流程技术支撑。

　　随着摩尔定律持续推进与产业自主可控需求升级，光刻机技术迭代进入加速期。一方面，EUV光刻机向高数值孔径（High-NA）方向突破，通过提升光学系统数值孔径进一步缩小线宽，支撑1纳米级制程研发；另一方面，国产光刻机产业实现关键突破，28纳米浸没式光刻机进入量产验证阶段，350nm步进光刻机实现自主化交付，在功率半导体、化合物半导体等领域形成国产替代能力。光刻机作为半导体产业的战略核心装备，其技术突破与自主可控不仅关乎芯片产业的发展命脉，更对保障国家电子信息产业安全、推动新兴产业升级具有重要战略意义。
